シマノ・XTR・リヤディレイラー/プーリーケージ周辺
20100325
枝の巻き込みトラブルでリヤディレイラーのプーリーケージが歪んだり破損することもあります。 今回のXTR・M-952修理依頼の方も、何度か曲げてしまい、修正して使っていました。 しかしB軸周りのトラブルと併発したので、いよいよケージ自体の交換となりました。 ケージプレート交換=プレート軸脱着、なので、プレート軸周りのオーバーホールも行ないます。 また、プーリーもかなり磨り減っていたので、カスタムパーツの夢屋の物と交換しました。 B軸周りのオーバーホールはこちら。 |

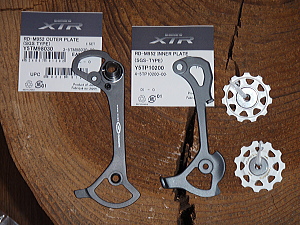

プーリーケージプレートは左右別売です。 夢屋のプーリーは裏表、上下があります。 |
||

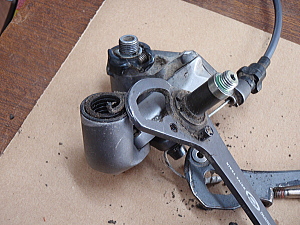

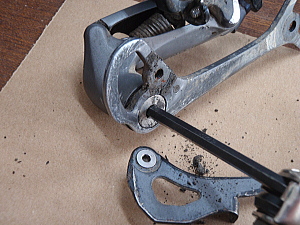

プレート交換の場合、外側プレートと軸は一体となっているので図J、本体から外さないとなりません。 XTRの場合、実はプレート軸は二重構造となっています。図のボルトHが中に入っています。 ケージを3mmアーレンキー分解して、内側からHのボルトを5mmアーレンキーで外します。 これはネジロックで固着されているので、ちょっと力がいります。 XTR以外のRDはこの部分は二重にはなっていないので、本体外側のロックネジを抜きさって軸を外します。 |
||
Hのボルトは中空軸をはさんでカラーがはめ込まれて固定されています。 これはプライヤーで挟んで抜きます。 カラーには向きがあるので忘れないように。 ボルトの分解図にある2枚のパーツはOリングと、紙より薄いワッシャーです。 なくさないように! このボルトアッシーは2010年3月現在シマノ・スモールパーツリストからは除外されています。もう手に入らないので大事に使いましょう。 |
||

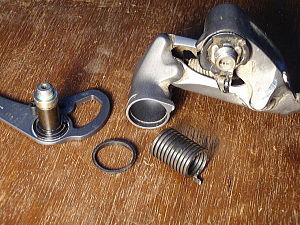

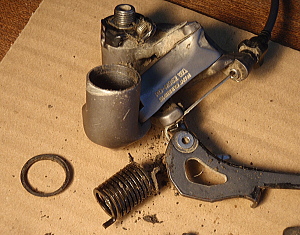

本体からはスプリングとパッキンを外せば分解は完了。 洗浄して、グリスアップして、組立てます。 |
||
Hのボルトはネジ部以外にグリスを塗布。 プレートの中空シャフトに通して、カラーを嵌めます。 ネジはネジロックを塗り、緩まないようにします。 |
||
スプリング、中空シャフトにもグリスを塗ります。 スプリングは長い末端がボディ側です。 プレートにはスプリングは上の穴がデフォルトです。 プーリーケージプレートを装着します。 Hのボルトでまず固定。 |
||

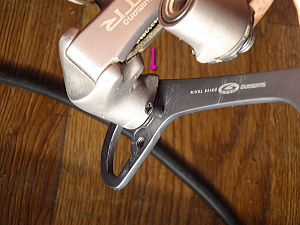

回り止めのストッパービスKは矢印の位置に来なくてはなりません。 プレートをボルトで固定してから、ビスKを一旦抜き、プーリーケージを回転させ、ビスを戻します。 |
||

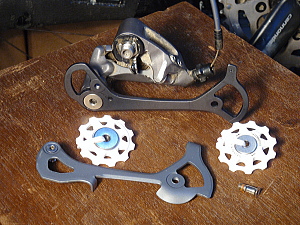

プーリーケージを組み立てれば完了です。 夢屋のプーリーは適合リストにはないですが、XTR・M-952にも適合します。 回転矢印が刻印されている方が外側にきます。 上下のプーリーの区別もあるので注意。 続いて、B軸周りのリペアです。 B軸周りのオーバーホールはこちら。 |
||

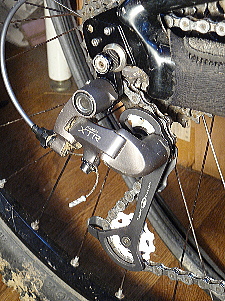

今回のシマノXTR、すでに10年くらい前の製品です。 他にB軸&エンド交換2度などオーナーさんはけっこうハードユーザーです。しかしパンタ部にガタはなく、リぺーアーすればちゃんと動きます。さすがにいい部品はもちが違いますね。オーバーホールしていて、精度の良さや耐久性をツクヅク感じました。 無くなった部品もありますが、スモールパーツが供給されているのはありがたいことです。 エンドも変形させていたので、交換しました。 こちら |
||
使用工具 ・3mmアーレンキー ・5mmアーレンキー ・+ドライバー ・プライヤー ・グリス ・ネジロック |
