シマノ・ホローテック2クランクセット
090718

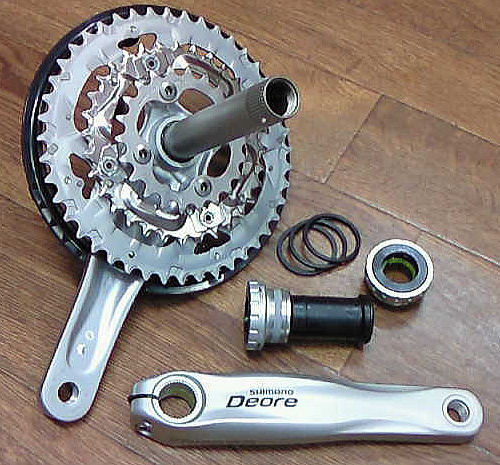

旧来のカップ&コーンシステムとはまったく異なった、シマノ・ホローテック2。ベアリングがBBシェルの外側にくるスタイルです。 シャフトは右クランクと一体になっています。左クランクでシャフトを締め付けて固定するシンプルな構造です。 |

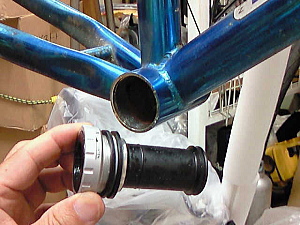

右のアダプタ(ベアリング・ユニット)にはウォーターシースが付けられています。 ネジ部の黒いリングはスペーサです。68mmBBシェルで、フロントディレイラーがバンド締めタイプなら、写真のように右に2.5mm×2枚をかませます(左には2.5mm×1枚)。 フロントディレイラーがBBに挟むタイプならこのスペーサーは1枚です。 なおロードタイプではチェーンラインが違うのでスペーサは使いません。 |
|

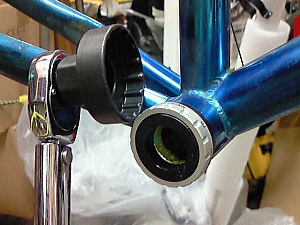

BBシェルにねじ込みます。 もちろんJISタイプなので右側ネジは逆ネジです。反時計回りで締まります。 工具は純正の板スパナではなく、パークツールのカップタイプです。こちらはラチェットレンチを使えるので作業効率がいいです。トルクレンチで締めました。締め付けトルクは取説では35〜50Nm(350〜500kgf・cm)となっています。425kgf・cmで締めました。 |
|
左のアダプタを取付けます。BBの左側は普通ネジですから時計回りに締め付けます。トルクは同じです。 2.5mmスペーサー1枚を忘れないように! |
|

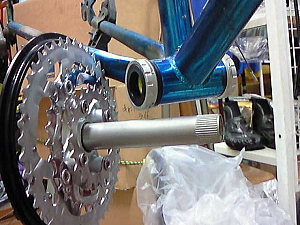

右クランクユニット(右クランク&チェンリング・パイプ状BBシャフト)を挿入します。かなりキツキツギリギリのサイズです。 | |

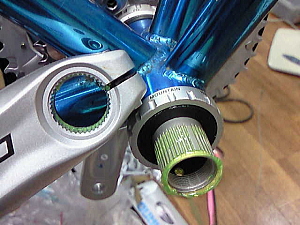

左側に出てきたシャフトに左クランクを被せます。 噛み合わせの溝は太くなった部分があるので、角度は間違えなくてすみます。 |
|

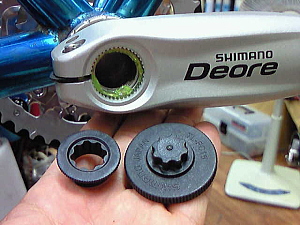

専用工具TL-FC16(右)でキャップ(左)を締め付けます。締め付けトルクは0.7〜1.5Nmです。手で回すだけです。 これはクランクを固定するものではありません。ベアリング・ユニットの側面にクランクを押し付けるための物です。 |
|

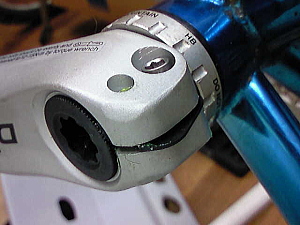

左クランクのスリットにある、写真のように出っ張っているスペーサーのような外れ防止プレートをはめ込みます。 二つ上の写真のシャフト内部に小さな穴がわかりますか?プレートの出っ張りがそこに噛みます。 なのでクランクを外す時はこのプレートを写真の状態に引き出さないと、外れません。 |
|

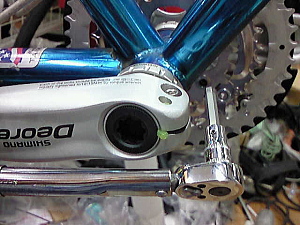

左クランクの固定は2本のボルトを締めます。交互に締め付けるのがツボです。 トルクレンチで締めます。 指定トルクは12〜15Nm(120〜150kgf・cm)となっています。135kgf・cmで締めました。 ここのネジは重要で、慣らしの100km走ったら必ず指定トルクで増し締めすること! |
|

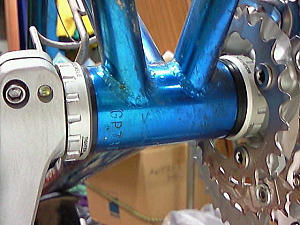

ベアリング・ユニットが左右に飛び出るイメージですが、完成してみるとそれほどでもないです。とくに右側はチェーンが落ち込まないので好ましいですね。 | |

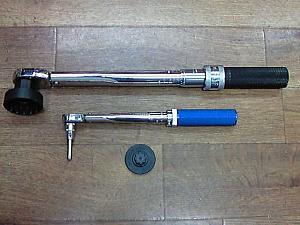

今回使った工具 ☆BBカップ用レンチ パークのBBT-19C +MAC 3/8ドライブ・トルクレンチ ☆固定ボルト用5mm (ヘックスレンチ) +スナップオン1/4ドライブ・トルクレンチ ☆キャップ用レンチ TL-FC16 |
