エンド幅修正1
090711
車輪のハブの入るエンド部は、左右並行、かつ内幅がハブのオーバーロックナット寸法に適合してないといけません。 リヤハブはスプロケット段数に応じてオーバーロックナット寸法が異なり、合わせるためにフレームのエンド幅修正の依頼があります。 今回はそれとは違って、車輪の付け外しがキツイので、ほんのわずかに幅を広げて欲しいという依頼です。 ハブサイズがプラス公差でフレームがマイナス公差の組み合わせだったり、フレームの精度などが原因で起こりえます。 |

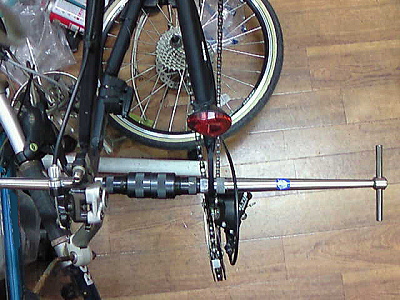

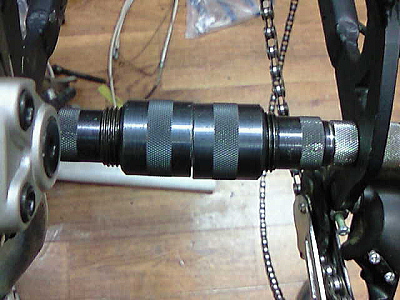

まずは、左右エンドの平行度をチェックします。 左右のエンドに装着したエンド修正工具の合わせ目を確認すると、ズレと片方の開き(写真下の白く見えるスリット)がありました(><) これを修正します。 |

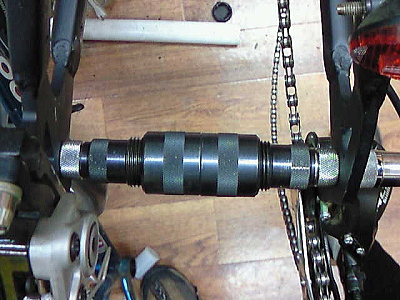

左右がピッチリ合うようになりました!(^^)v |

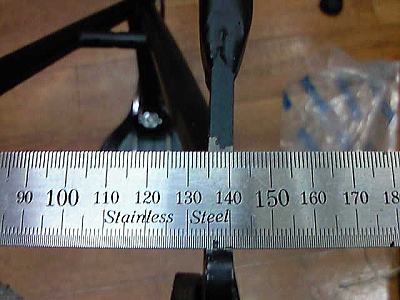

左右平行度を出してから、内幅をチェックすると、135mmをわずかにマイナスでした。 平行度が悪くて、しかもアンダーサイズでは車輪をフレームに入れるさい、エンドを開かなくてはならないのは無理もないことですね(><) 左右エンドをほんのわずか拡幅してあげます。 |

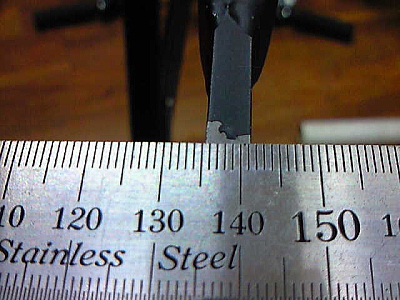

エンド内幅135.5mm! ほんのわずか0.5ミリ拡げました! 0.5ミリ拡げるのって、けっこう繊細な力ワザです。 もちろん一発でキメました。 エンドの平行度を出して、内幅をちょっと拡げるだけで、車輪の着脱はスムースにできるようになりました! メデタシ!メデタシ!(^^)v (でもこのフレーム、別件でエンドブラケット修正をしなくてはなりません〜。) |
