フォークのゆがみ修正 その2
100119

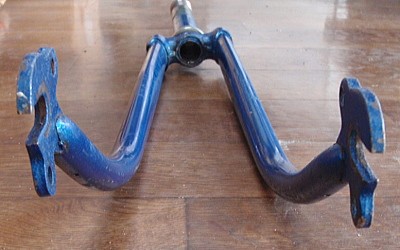

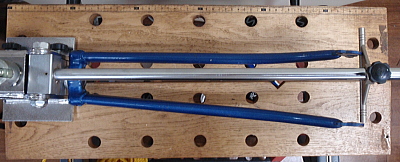

のたうつフォーク(><) |
||
肩(フォーククラウン)をマットにフォールされそうになったのを、懸命にリカバリーしているレスラーのようです。 東京のSさんからフォークが送られてきました。 70年代のフランス車のレストアです。 フォークがかなり歪んでしまってます。 都内の修理屋さんを何軒かあたったけど、ことごとく断られたそうで、ZENにまわってきました。 |
||
左ブレードもかなり内側に歪んでる(><) |
||

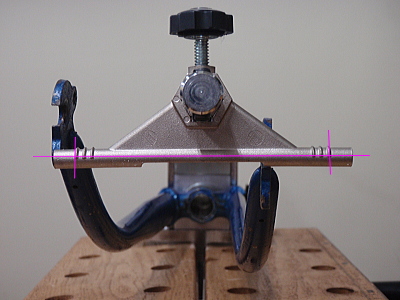

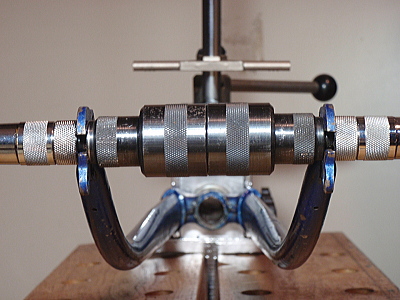

冶具でチェックすると、画面右の左ブレードが内側に24.6mmズレて、右ブレードが外に8mmと前に16mmズレています。 ピンクのラインの交点までエンドを持ってこなくてはなりません。 |
||

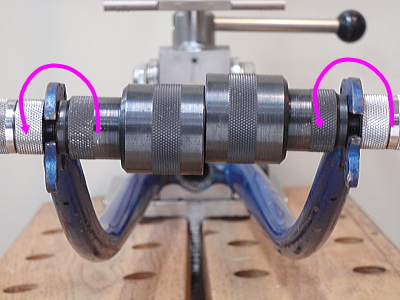

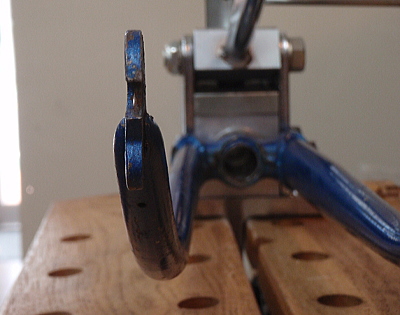

まずは左エンド・プレート自体に歪みがあるので修正します |
||

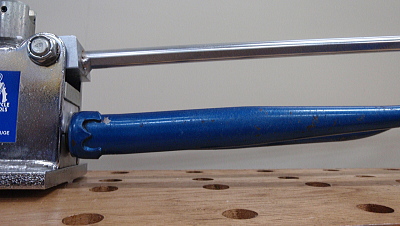

よーく見て下さい! 右のブレードはなんとクラウンを出たとこからすでに歪んでいます。 左ブレードはこの部分はまっすぐです。 通常事故では細い曲がりやすい部分が歪むのですが、これって、もしかして作った時から????? 修正するのにベンダーのセット位置を選ばないと、細いところからヘンに曲げてしまい。太い部分の曲がりはそのままになってしまいます。 う〜ん。難!! |
||

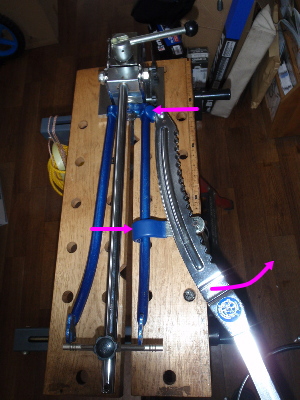

ベンダーの上の支点はクラウンに。 作用点をブレードのまだ太い部分に掛けます。 作用点の位置を自由にセットできるのがこの工具のいいところ。 微妙な力ワザです! |
||

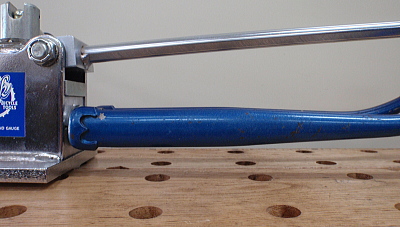

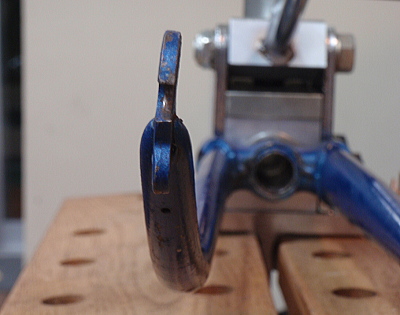

真っ直ぐになりました!! (^^)v 今度はベンダーの作用点の位置を変えて、細い部分で微修正していきます。 |
||

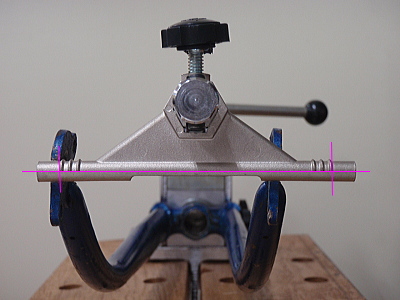

右ブレード(画面左)の上下を修正して、さらに内側に修正したところ。 今度は画面右のもう片方のブレードを外側に修正します。 |
||

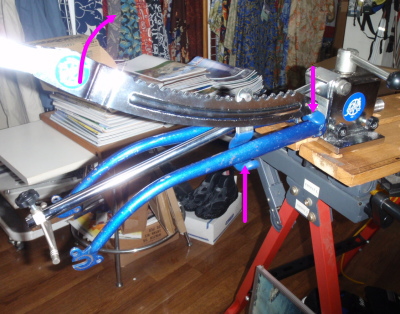

こちらのブレードも支点と作用点の位置に注意して、太い部分から修正、二段階で修正します。 | ||

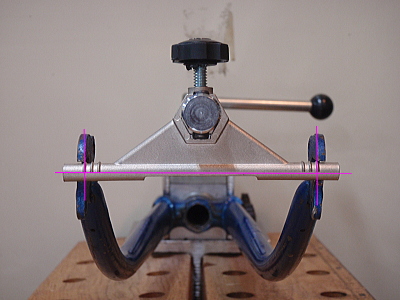

できあがり! |
||
スチールフォークなので修正できました。アルミやカーボンは不可です。 |
