フォークのゆがみ修正

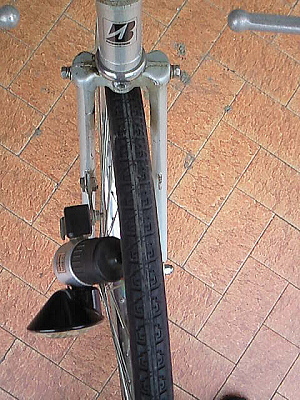

武道大の某君がメカトラで駆け込んできた。 クルマにひっかけられてホイールが歪んだので治して欲しいと。 車輪をなんとか治して、フレームに入れたら、何かヘン!! きちんエンドに入れてるけど??? ダイナモも倒してもローラーが当たらない! なんとフォークが歪んでいるではないですか! ねじれてる! 3Dに歪んでます(><) フレームから外して修正しなくては! 自転車はクロモリのロードマンです! |
●以下、左右・上下の記載は写真上での位置 |

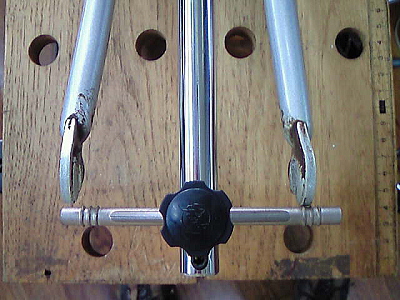

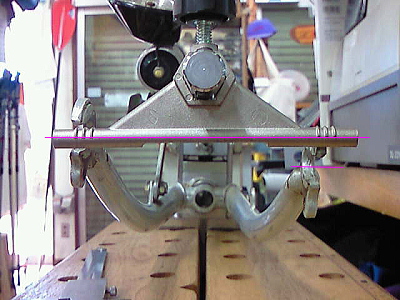

冶具でチェックすると向かって右のフォークが1.5cm下にズレています。 |

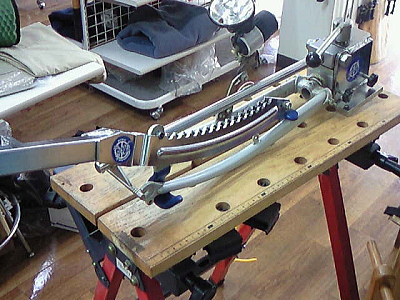

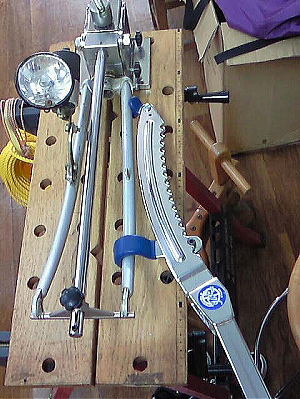

ベンダーでフォークをまず上に修正します。 繊細な力ワザです〜。少しづつ治します。 |

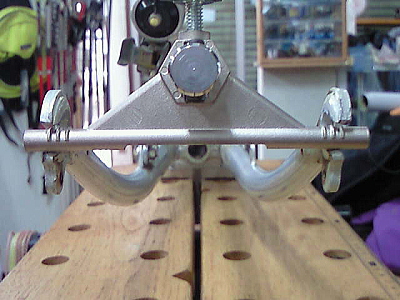

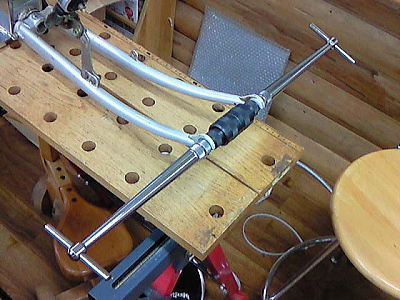

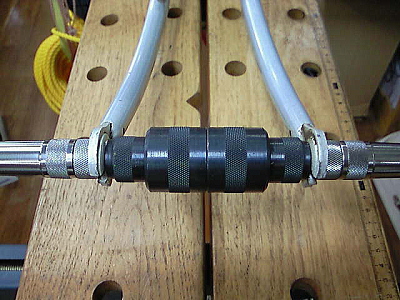

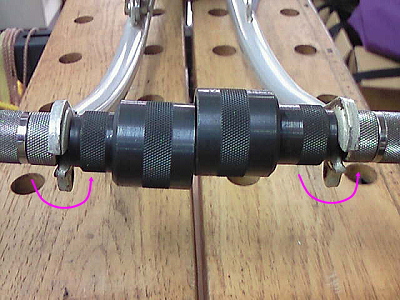

上下のズレを治したら、次ぎは左右のチェック! 両方ともフォークが左にズレてます。中心が出ていません。 ベンダーで左右のフォークを右にズラせます。 上下・左右の修正が終わり、これで左右のフォークの修正はOK! ハブ軸は中央にきます。でも、まだ!これで終わりではないです。 軸に対してエンド面を直角にしなくてはなりません。 エンド修正具でみると左右エンドは平行だけどズレています。 ここで勘違いして、上下にフォークを修正してはいけません。 エンドを修正するのです。反時計回りにひねります。左右とも ひねる方向がけっこう難しいです。 これでOK! 車輪はフォークのセンターに来ます! めでたし、めでたし(^^)v |
スチールフォークなので修正できました。アルミやカーボンは不可です。 |
