レバー台座(ケーブルストッパー)修理
090704
ロードレーサーの変速ケーブルのストッパーは、2009年現在、ヘッドチューブやダウンチューブ上部に設けられていることが多いけれど、ちょっと古いフレームでは、ダウンチューブに在ったシフトレバー台座が兼用で使われていました。 今回修理にきたロードレーサーはそういったタイプで、台座そのものがグラグラ動いてしまい、変速に支障がでてきたという相談でした。 通常台座はロー付けや溶接されていますが、このフレームでは左右をボルトでつないでいます。そのボルトが折れてしまったようです。 しかも、このボルトは頭はなく、片方の台座軸内に接着されていたのが、軸内にネジを残したままスパっと折れています(><) フレームの中なのにいったいどんな力がかかったのだろう?ケーブルストッパーには外傷はありません?? |

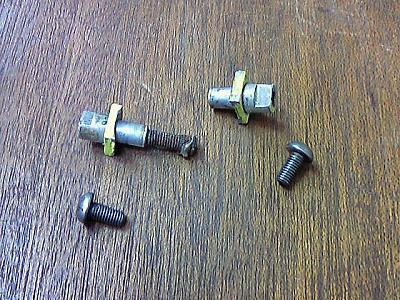

台座軸にネジが切ってあり、そこに頭のないボルトがネジ込まれています。 片方は接着され、それをボルトの頭として工具を掛けて、もう片方にねじ込まれています。 切れたボルトが中に入っているので(右)、それを取り出さなくてはなりません。 左の台座軸とボルトも接着剤が入ってます。 cbstop |

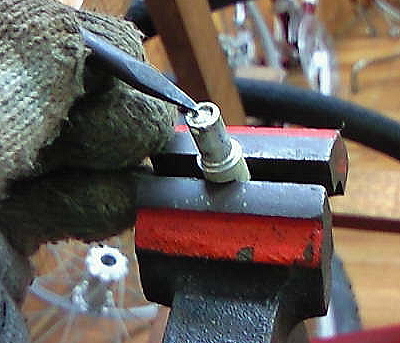

折れたボルトを外すのはかなり厄介な仕事です(><) しかも接着されてる(><) 熱はかけたくないですねー。 タガネで緩む方向へコツコツ振動を与えていきます。 気長にやります。 エキストラクターを使うくらいなら、台座軸そのものを旋盤で削り出したほうがましですね。 |

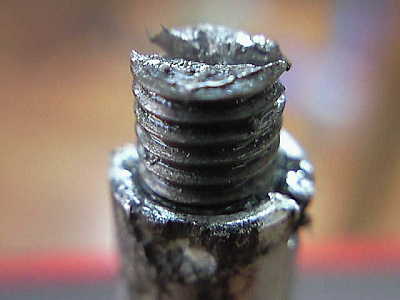

コツコツ地道にやってもダメでした(><) 鉄ノコでザックリ溝を入れて、インパクトドライバーで振動を与えながら、左回転・・・・ と、やっと動き出して出てきてくれました(^^)v |

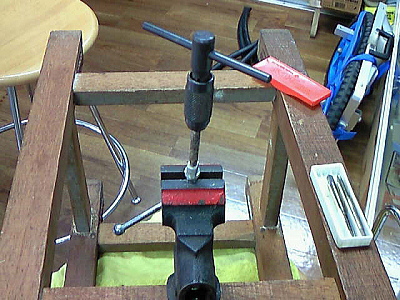

両方の台座軸とも接着剤が入っていたので、タップでねじ山をさらいます。 |

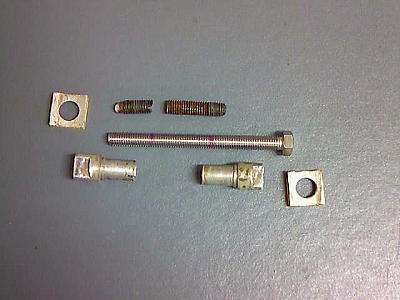

上段、摘出した折れたボルト(鉄)。 中段のステンレスボルトを切って、下段の台座軸に! |

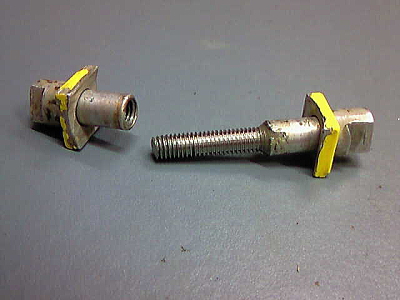

片方の台座軸にエポキシ接着剤でネジを固定したところ。 固まれば、左の台座軸にねじ込めます。 |

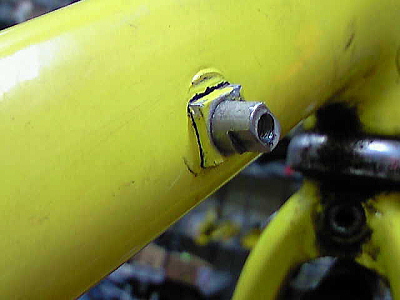

フレームを挟んでねじ込み、完成! めでたし、めでたし! |
