ガレージ派

　ガレージにカヤックがあれば、すぐにカートップして、すばやく出かけることができます。


ガレージ・ハンギングのロープワークののツボ

　まずは物理の法則のおさらいです。
　固定されている滑車を定滑車。
固定されていない滑車を動滑車と言います。
　このシステムによって、10ｋｇのバケツは5ｋｇの力で引っ張り上げることが可能です。
　（ただし、ロープは倍の長さを引っ張らなくてはなりません。）
　ロープの流れはＮ字形です。
　カーポートのように、風が吹きぬける構造では、カヤックがぶらぶらしないように、吊り上げてロープを最短で固定したほうがいいです。
　この場合、ロープワークはN字形を使います。
　滑車を使っていないけれど、原理は同じです。

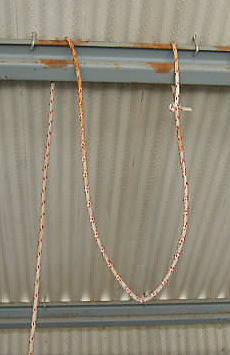

　N字形のロープの流れ、V部にカヤックが収まります。
　その上部右は固定、上部左の逆V部は鉄骨の梁で折り返されています。
　Nの左部を下方向に引っ張ることによって、クルマの屋根上のカヤックを天井まで昇降させることが可能です。
　　N左下端部はカヌーを上げたら固定します。

　抵抗があるのでややぎこちない動きですが、カヤック程度の重量なら問題なく使えます（これはＺＥＮガレージの例）
　さらに定滑車と動滑車を使うことにより、よりスムースに動かせます。
　　四隅を囲まれているガレージでは、ロープを昇降させなくても長いままのU字形でOKです。
　風で揺らされないので、カヤックがクルマから５ｃｍでも上がっていれば大丈夫です。
　5ｃｍ上がっているだけで、クルマの出し入れＯＫです。
　５ｃｍの落差なら、片手でバウを持ち上げてUを通し、スターンも同様にすればすみます。　とても簡単です。



ＺＥＮのガレージ
　業務用なので、皆様の参考になるかわかりませんが…
　クルマには常時４艇は積みっぱなしです。
　このガレージはけっこう大きめです。
タンデムのカリプソ２が入る奥行き、 縦積カートップのさらに上にカヤックを縦吊りできる天井高があります。　さらに左右にもカヤックが収まっています。

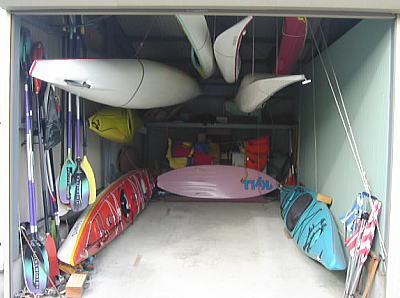

　下の写真の時は右下から時計回りに、朱赤カリプソ２・セイバー・白カリプソ2（ノリカ号）・シリウス・セドナ・ショアライン（これは本来クルマが入る時はもっと上げます）・ラズベリーのアークティックレイダー・（右側面のブランクにはもう１艇吊ります）・ブルーのトルナック。最奥にウエーブスキー。
　ここにルーフにカヤックを４艇積んだクルマが収まります。
　床の左側にガムテープを貼ってあるのがわかりますか？
前後輪の定位置です。
　左右の位置は一発で入れますが、定位置に止めないと、車上のカヤックのバウにシャッターが引っかかって閉まらないので、前後位置が大切なのです。　
　こんなにビッチリで、クルマから出入りができるかって？
運転席のドアの開けしろは、カリプソ２のコクピットに入るので、案外開くのですよ。これも前後位置です。

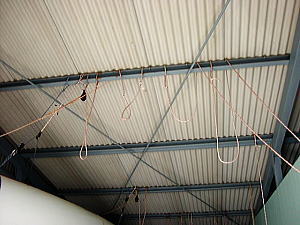

　天井にはタンデム用以外に、N字形ロープワークを使って、シングル用に４艇分作ってあります。
　滑車を使っているのは１艇用のみ。天井の梁の上をただ折り返しているだけで、動きは渋いけれども問題なく使っています。　
　
　ルーフのカヤックのスターンとバウにＮ字ロープのＶ部をかけて、引き上げます。

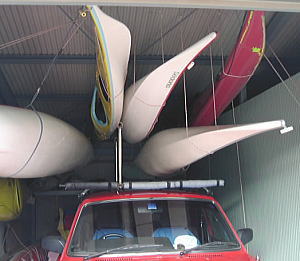

　中央の３艇はちょうど分解写真のように、Ｎ字吊りの動く様子になっています。
タンデム①

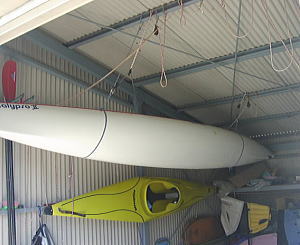

　タンデムのカリプソ２のロープワークにはさらに工夫が凝らされています。

　
タンデム②

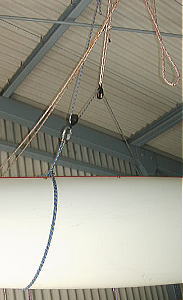

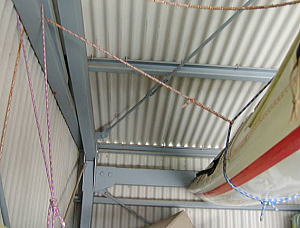

　余分なロープも見えますが、青系のロープに注目してください。
NのV部にカヤックを収めるのではなく、こちらは完全な動滑車のシステムです。
　動滑車の下にカラビナを設け、カヤックを固定しているロープをセットしています。
　白系ロープの定滑車の右側では、ロープは真下へ向かわずにカヤック中心方向へ向かいます。そして・・・(以下に続く）。
タンデム③

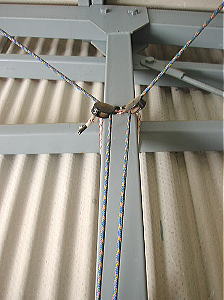

　　バウとスターンの昇降ユニットからのロープを滑車で方向を変えて、Yにまとめて、下に引きます。
Ｙの下部一箇所の操作だけで同時にバウ・スターンの昇降を可能にしています。
　これで、重いタンデムでも、一人でクルマにカートップが可能になりました。
（滑車は合計６個使われています）
タンデム④
　Ｙにまとめられ、下に引かれたロープは、このように折り返して固定されています。
実は左右のロープは一本のロープ。
タンデム⑤
　実際ルーフ上のシングルとタンデムを差し替えるには、
　シングルカヤックを、滑車から下りている白系のロープでスルスル上へ持ち上げます。
　その空いたスペースへタンデムを載せるのですが、よく見てください。タンデムは左端へと引っ張られて固定されています。
（天井からの青系ロープの角度に注意）
タンデム⑥
　タンデムを直接固定しているループを右側へ引っ張っています。
　これを緩めるとルーフ上の定位置へと移動します。

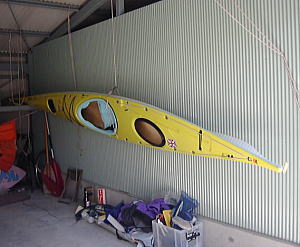

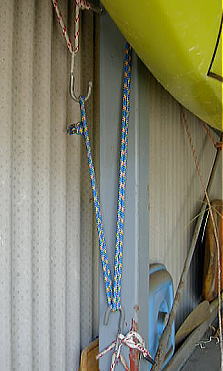

　右の壁面。ロープ先端にカラビナを設け、カヤック下部をＵターンして、ロープ直線部に引っかけてループを作っています。
　実際は担いだカヤックのバウを奥にある棚に載せて支えて、リアデッキあたりで、下に垂れたフックを拾い、その場でループを作り、吊り下げます。
　
　　左手の壁面。

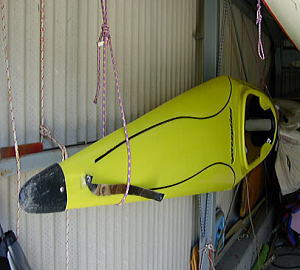

うすいセイバーはロープのループだけで、壁面につっています。
　コシのあるロープなので、カヤックを抜いてもループを保っていて、セットするのに入れ易いです。
　ループはもやい結びで作ります。

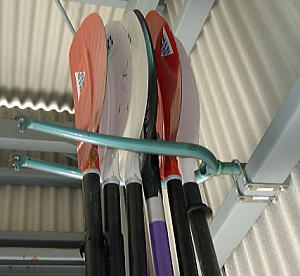

　自転車のフォークを固定して、パドルハンガーにしています。
　散らがりがちなパドルをうまく整理できます。
　固定はＵボルトと鉄板ワッシャ。

　ＺＥＮ店内には、より見せることを意識したこれの発展形があります。


ガレージの壁面使用に便利な物があります→型録編
